Изоляционные оклады

Изоляционные оклады для мансардных окон

Оклад — обязательный элемент окна для крыши, который обеспечивает герметичную установку в любой вид кровельного покрытия.
Стандартная глубина посадки V позволяет "утопить" окно в кровлю на 6 см, что значительно улучшает гидроизоляцию окна.
Использование полного комплекта оклада увеличивает гарантию на 5 лет.

Стоимость оклада не включена в цену окна, так как выбор оклада зависит от типа кровельного покрытия.

Цена за шт.: от 86,00 бел. руб.
Заказать расчет
Технические характеристики Задать вопрос
Отзывы

С этим товаром покупают

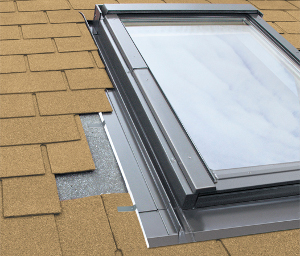

Оклады для плоских кровельных покрытий ESV


Оклад для плоских кровельных покрытий позволяет соединить мансардное окно с плоскими кровельными материалами: кровельное железо, гибкая черепица, различные непрофилированные кровельные материалы до 10 мм.

Оклад ESV изготовлен из алюминия и в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий. По индивидуальному заказу оклад может быть изготовлен в другом цвете из палитры RAL.

Стандартная глубина посадки окна с окладом ES:

- V (на 30 мм глубже других окон);

- J (-30 мм от глубины V, на 60 мм глубже других окон). Более глубокая посадка повышает теплоизоляционные свойства окна, а также улучшает эстетику крыши, особенно при использовании плоских кровельных покрытий.


Оклады типа ES рекомендуется устанавливать в крыши с углом наклона:

  • ESV — от 15° до 90°;

  • ESJ — от 20° до 90°.

oklad_ESV_konstrukciya.jpgКонструкция оклада

Оклад состоит из четырех основных элементов. Нижний элемент имеет изнутри специальное клейкое покрытие, которое обеспечивает надежное соединение оклада с кровельным материалом.

Элементы оклада:

1 – верхний элемент оклада;

2 – нижний элемент оклада;

3 – боковые элементы оклада;

4 – кляммер;

5 – боковые накладки к окнам.

Оклады для профилированных кровельных покрытий EZV-A, EZV-P

Оклад для профилированных кровельных покрытий позволяет соединить окно с профилированным кровельным материалом: профнастил, черепица, металлочерепица. Может применяться для кровельного материала с высотой профиля до 45 мм.

2_EZV.jpgОклады типов EZV изготовлены из алюминия и в стандартном исполнении покрыты полиэфирным лаком серо-коричнего цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий. По индивидуальному заказу оклад может быть изготовлены в другом цвете из палитры RAL. Оклад EZV-A имеет алюминиевый фартук, а оклад EZV-P — свинцовый.

Стандартная глубина посадки окна с окладом EZ:

- V (на 30 мм глубже других окон);

- J (-30 мм относительно посадки V, на 60 мм глубже других окон);

- N (+30 мм относительно посадки V).

Более глубокая посадка повышает теплоизоляционные свойства окна, а также улучшает эстетику крыши.

Оклады типа EZ рекомендуется устанавливать в крыши с углом наклона:

  • EZV-P, EZN-P — от 15° до 90°;

  • EZJ-P — от 20° до 90°.

Конструкция оклада

Оклад состоит из четырех основных элементов: верхнего, нижнего и двух боковых.

Нижний элемент оклада имеет форму „фартука”, выполнен из алюминия (EZV-A) или свинца (EZV-P), имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом.

Благодаря своей гибкости и эластичности «фартук» легко принимает форму профиля кровельного покрытия. Для лучшей гидроизоляции окна в комплект оклада группы EZ входит водоотводящая планка, которую рекомендуется устанавливать на расстоянии 30 см над окном под наклоном, а также специальные поролоновые клинья, которые предохраняют кровельную систему в зоне мансардного окна от проникновения пыли, листьев и снега.


Элементы оклада:

1 – верхний элемент оклада;

2 – нижний элемент оклада с эластичным фартуком длиной 165 мм;

3 – боковые элементы;

4 – водоотводящая планка;

5 – кляммер;

6 – защитные поролоновые клинья;

7 – планка, поддерживающая верхний ряд черепицы;

8 – боковые накладки к окнам.

Наружный утепленный гидроизоляционный оклад XDP

Утепленный оклад XDP позволяет наилучшим образом обеспечить гидро- и теплоизоляцию в зоне окна для крыши. Изготовлен из гидроизоляционной мембраны EUROTOP с отличной паропроницаемостью и имеет дополнительное утепление. Установка оклада XDP не требует демонтажа обрешетки и контррейки.

5_xdp.jpgИспользование оклада XDP гарантирует надежность примыкания и позволяет сократить временные трудозатраты по подведению гидроизоляции к мансардному окну, что значительно упрощает работу кровельщика. Оклад XDP изготавливается для всех типов и размеров окон.

Особенности

- Позволяет быстро и профессионально установить и гидроизолировать окно.

- Защищает от конденсата утеплитель, расположенный по периметру окна.

- Не требует демонтажа обрешетки и контррейки.

- Сочетается с окнами любых размеров, в том числе и нестандартными.

- Защищает изоляцию от влаги, образующейся на металлических накладках в результате негерметичности оконного короба и пароизоляции.

- Изоляционный материал в зависимости от способа монтажа можно укладывать различными способами.

Гарантия

При покупке и установки любого окна для крыши с гидро- пароизоляционным комплектом окладов XDK (XDP и XDS) Вы получаете 10 ЛЕТ ГАРАНТИИ на окно для крыши вместо стандартных 5 лет!
